近日，肇庆学院环境与化学工程学院2023级化学专业本科生梁镜烽同学，以第一作者身份在国际材料领域知名期刊《ACS Sustainable Chemistry & Engineering》（IF=7.6，JCR Q1、中科院一区TOP）和《Journal of Alloys and Compounds》（IF=6.7，JCR Q1）上连续发表两篇SCI研究论文，指导教师为我院陈莲芬副教授。两项成果围绕MOFs衍生碳基电磁波吸收材料的结构调控与温和制备策略展开，为高性能吸波材料的绿色、低成本开发提供了新思路。

随着电子设备与无线通信系统的快速普及，电磁干扰与电磁辐射问题日益突出，发展高性能电磁波吸收（EMW）材料在电磁兼容、国防隐身和民用电子领域均具有重要意义。现有高性能吸波材料的合成往往依赖强腐蚀试剂、苛刻反应条件或高能耗热解工艺，一定程度上限制了其规模化应用。梁镜烽同学在陈莲芬副教授指导下，针对这一关键问题开展系统研究，取得了两方面进展。

01 热调控核壳结构：超薄厚度下实现强吸收

在发表于《Journal of Alloys and Compounds》（DOI: 10.1016/j.jallcom.2026.191668）的工作中，研究团队设计并合成了核-卫星结构的NH₂-MIL-88B(Fe)@ZIF-8双MOF前驱体，通过系统调控600—900 ℃的热解温度，揭示了碳化温度对碳石墨化程度、碳/Fe₃C异质界面密度、表面缺陷浓度及金属纳米颗粒分散状态的调控规律。所得最优样品NMZ-800在匹配厚度仅为1.86 mm时，最小反射损耗达到−57.21 dB，有效吸收带宽约4.8 GHz，实现了超薄厚度下"导电损耗—界面极化损耗"的协同增强。

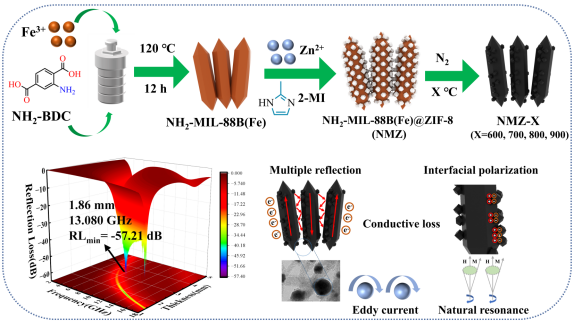

图1 NH₂-MIL-88B(Fe)@ZIF-8衍生碳复合材料的合成路线与吸波机理示意图（论文TOC图）

02 温和刻蚀策略：绿色工艺下的宽频吸收

在发表于《ACS Sustainable Chemistry & Engineering》（DOI: 10.1021/acssuschemeng.6c04801）的工作中，团队进一步提出一条相对温和、环境更友好的技术路线：以草酸铁钾为刻蚀试剂，对经典ZIF-67前驱体进行刻蚀，同步引入铁物种、构筑富缺陷多孔骨架与多组分异质界面，再经碳化与水相聚合包覆聚吡咯（PPy）。其中，加热刻蚀所得的hf-CoFe/C@PPy复合材料最小反射损耗达−65.77 dB，有效吸收带宽6.06 GHz；室温刻蚀所得的hp-CoFe/C@PPy在2.29 mm厚度下即可实现6.48 GHz的宽频有效吸收。机理分析表明，优异性能来源于阻抗匹配、导电损耗、界面/偶极极化、多重散射与四分之一波长相消的协同作用。

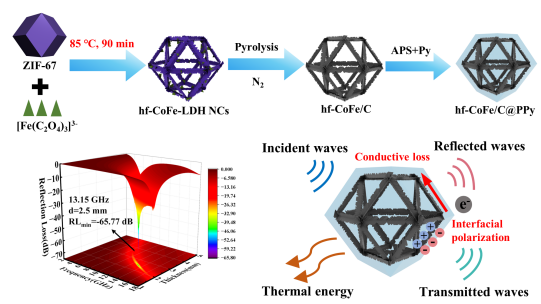

图2 ZIF-67衍生Fe掺杂碳@聚吡咯复合材料的合成路线与吸波机理示意图（论文TOC图）

03 深耕实验室：师范生的科研成长之路

据了解，梁镜烽同学自进入陈莲芬副教授课题组以来，长期坚持在实验室开展工作，从文献阅读、材料合成到结构表征与波吸收性能测试，逐步独立承担实验任务。化学专业以培养中学化学教师为主，梁镜烽同学在扎实完成师范课程学习的同时，主动投入科研训练，把课堂上学到的化学原理亲手"做"成了可以发表的研究成果，是我校本科生“崇尚学术、追求卓越”学风的生动缩影。

两篇论文的发表，不仅是对梁镜烽同学个人刻苦钻研的肯定，也是学院坚持“以本为本、科研反哺教学”的成果体现。未来，环化学院将继续为本科生参与高水平科研搭建平台，鼓励更多同学在实践中提升创新能力，把专业知识写在服务国家战略和行业需求的大地上。

本研究得到国家自然科学基金项目（22002139）、广东省普通高校重点领域专项（2024ZDZX3006）、肇庆市科技创新指导项目（250726160096936）、肇庆学院创新研究团队项目（TD202411）、肇庆学院高层次项目培育项目（gcc202604）、肇庆学院ESI学科提升计划以及大学生创新创业训练计划项目（S202510580060）的资助，特此致谢。
